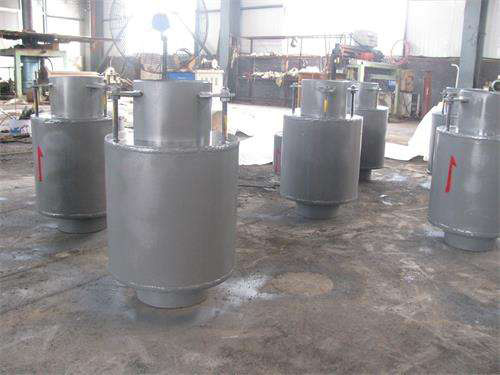

无约束补偿器

无约束补偿器主要由:接管、定向法兰、保护套、波纹管、导向套、限位环、导流筒等组成,作用是:补偿管道的轴向位移,它的补偿量大,具有强 大的自导向和抗弯能力,可以简化管道导向支架的设计,使导向支架的间距安装可以任意调节。无约束补偿器定向保护管的一端和主定向板焊接,在定 向保护管内的导向管通过次定向板和另一侧接管焊接,定位板与定向保护焊接。

无约束补偿器内的波纹管采用单层、双层或多层U型波,波纹管和导流套材料为1Cr18Ni9Ti等奥氏体不锈钢,其它材料为低碳钢或低合金钢。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器相同。无约束膨胀节除了取消予拉伸工作外,还大大地宽松了安装要求。无约束膨胀节可象一段短管一样安装于管道中,不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳,也方便了运输,安装和保温。

一,无约束补偿器波纹管的材质一般是:304不锈钢,312不锈钢、316不锈钢和316L不锈钢,不同选择的不锈钢,而且波的层数可以是单层、双层或多层。其他材质一般是:Q235碳钢。

二,无约束补偿器的使用范围广,可以使用在架空、地沟和地埋管道中,当使用在地埋管道中时应设置检查井。无约束补偿器除了使用广泛外,安装 方便、快捷,它可以像一段短管一样安装在管道中,不必像其他的轴向波纹补偿器一样,等全线管道安装好后,再进行补偿器的安装;而且无约束波纹 补偿器的保护套非常坚固,方便运输和安装,还能起到保温的作用。

三、结构特点:

无约束管道伸缩器的定向保护管的一端和主定向板焊接,包容在定向保护管内的导向管通过次定向板和另一侧接管焊接,定位板与定向保护管焊接 。因此该管道补偿器具有强大的支撑和定向性能,同时定位板保护波纹管不被拉平。

无约束补偿器安装方法:

1.安装时应检查补偿器的型号规格与设计是否一致,表面应无碰伤,压坑,严重锈蚀等影响产品质量的缺陷。

2.对一次性补偿器成品总长度与样本一致时,不必再拉伸或压缩,如在伸缩总管上的安装标线有变动时,应调准后再进行安装。

3.对双向无推力补偿器,按简图中所注的介质流向安装,当介质为蒸汽时,以免补偿器形成气塞。为保障补偿器两个方向的补偿量相等,设计时一 定将双向补偿器布置在两个固定点中间。

4.与补偿器两端相焊接的管段进行坡口处理,焊后按要求进行水压试验运行24小时后,将填料室两端螺栓再紧一次。

5.为保证管道无侧向位移,只沿轴向伸缩,在伸缩管侧装导向支架。补偿器两侧均有轴向位时,则两侧都应装导向支架,保证轴向位移对补偿器偏心度 正负(±)不超过1度。

6.补偿器的保温防水的结构与管道相同,但对伸缩段不可产生约束力。
