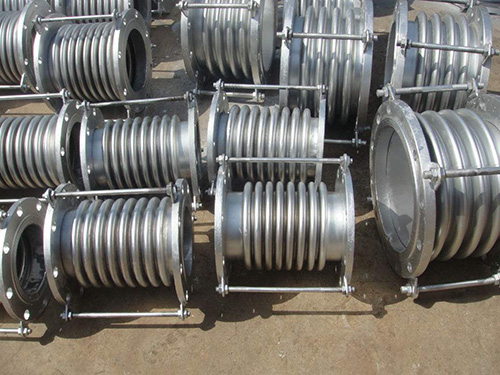

波纹补偿器

波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

安装使用

1、补偿器在安装前应先检查其型号、规格及管道配置情况,符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

8、水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后,应尽快排波壳中的积水,并迅速将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

波纹补偿器的使用注意事项

1、压力:根据金属波纹管软管实际工作压力,再查询波纹管的公称通径与压力表,决定是否使用不锈钢网套类型的;

2、尺寸:金属波纹管软管公称通径,选用接头型式(主要有法兰联接、螺纹连接、快速接头连接)及的尺寸,金属波纹管软管长度;

3、状态:按金属波纹管软管使用时的状态,参照金属软管的正确使用与安装方法与软管在沉降补偿时的较佳长度,软管各种运动状态的长度计算及软管的较小弯曲次数和较小弯曲半径等因素,参数正确选取软管长度,并正确安装;

4、温度:金属波纹管软管内介质的工作温度及范围,金属波纹管软管工作时的环境温度。高温时,须按金属波纹管高温下的工作压力温度修正系数,确定温度修正后的压力,以确定选用正确的压力等级;

5、介质:金属波纹管软管中所输送的介质的化学属性,按金属波纹管软管材料耐腐蚀效能参数表,决定软管各零件的材料。

波纹补偿器的选用技巧

1、用户根据管系热位移情况选定了合适的补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的较高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便进行补偿器的结构设计和制造;

2、每波较大允许膨胀量:全高型△α=±24mm半高型△α=±12mm;

3、挡灰板:对风道或少尘的管道能够。不采用,对多尘的烟道应采用档灰板;

4、为减少波纹管的波节数,应考虑冷拉50%;

5、补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹补偿器适用于所有的烟风道。
